JY180中速无人靶机

产品概述

JY180是一款中速靶机，兼顾海军、陆军、空军多兵种训练和装备试验。具有一键点火、预规划航线、重规划航线及随时在线上传并切换航线等功能，支持多机编队，可模拟饱和攻击，可模拟飞机和巡航类导弹目标的飞行特性及雷达特性，可搭载RCS增强设备、红外增强设备及有源干扰设备等多种载荷，可用于高炮、导弹分队防空训练、实施电子干扰等，满足部队训练和装备试验空中目标的需求。

系统组成
JY180靶机系统由机体平台、飞行控制系统（导航、飞控、执行机构、供电系统等）、遥测控系统、燃油动力系统、助推火箭系统、伞降回收装置及任务载荷等主要部分组成。

产品特点

  • 具有北斗/惯性组合导航精确航路控制能力；
  • 支持火箭助推零长起飞，可以地面或海上起飞；
  • 支持伞降+气囊回收，回收着陆后具备自动抛伞功能；
  • 具备完备的自主安控、应急处置（应急自动开伞、盘旋、自毁）、一键归航及听令自毁等安全保护功能；
  • 具备程控飞行能力，可按照预设和在线规划的航线进行自动稳定飞行。航路支持在线实时修订再规划功能，可在飞行过程中随时人工编辑修改航线。
  • 具备指令飞行能力，可按照地面控制指令稳定飞行。
  • 具备参数回传功能，可实时回传飞行参数（姿态、高度、空速、指向、角速率、经纬度、航速、航向等）及发动机参数（转速、温度、压力等）至飞行控制器和地面遥测设备。
  • 发动机支持地面站远程控制一站电启动；
  • 通信频率：可采用不同频段，且优先选用在全军电磁频谱管理办公室批准备案过的工作频点。
  • 支持一站多机全自动协同编队飞行功能，支持多种战术编队队形；
  • 可选装龙伯球、曳光管、莲花座等多种任务载荷；
  • 超低空掠海飞行能力，超低空飞行全程可遥控遥测；
  • 导航/链路抗干扰，在干扰失效条件安全飞行；
  • 红外增强载荷支持自动按指令点火或听令点火；
  • 搭载夜航灯，支持夜航飞行。

指标参数

机长≮3.2m；翼展≮1.62m
控制半径≮100km（相对高度≮800m通视），遥控遥测频率支持不同频段可选
最大平飞速度：
≮170m/s（外挂两枚曳光管）
≮190m/s（空载）
最大飞行高度≮8000m（海拔）
最大续航时间≮60min（空载）
最大续航时间≮35min（满载）
最大航程≮450km
最大任务载荷≮13kg
在不超过最大载荷重量条件下，可任意选择以下一种或多种载荷组合安装：
可根据地面指令实现任务通道（曳光管I、曳光管II、诱饵弹I、 诱饵弹II）控制。
在不超过最大载荷重量条件下，可任意选择以下一种或多种载荷组合安装：
曳光管：Y-50H型或XMP-130D型，2只；
红外诱饵弹：HY-2型，6枚；
龙伯球：直径φ≮190mm, 1只；
有源干扰设备：1个。
莲花座：1只（可拆卸）
RCS特性：
≯0.1㎡ (C、X、Ku、Ka波段，前向± 30°，裸机）
≮3㎡(C、X、Ku、Ka波段，前向± 30°，加装龙伯球）
最大起飞高度≮5000m（海拔）
最大起飞重量≮100kg
多机同空飞行能力：≮16机（1站控制）
起飞准备时间≮1小时
展开准备时间≮1小时
抗风等级≮6级
回收落地速度≯4m/s
寿命≮12架次
环境适应性：-40°C 〜 +70°C。

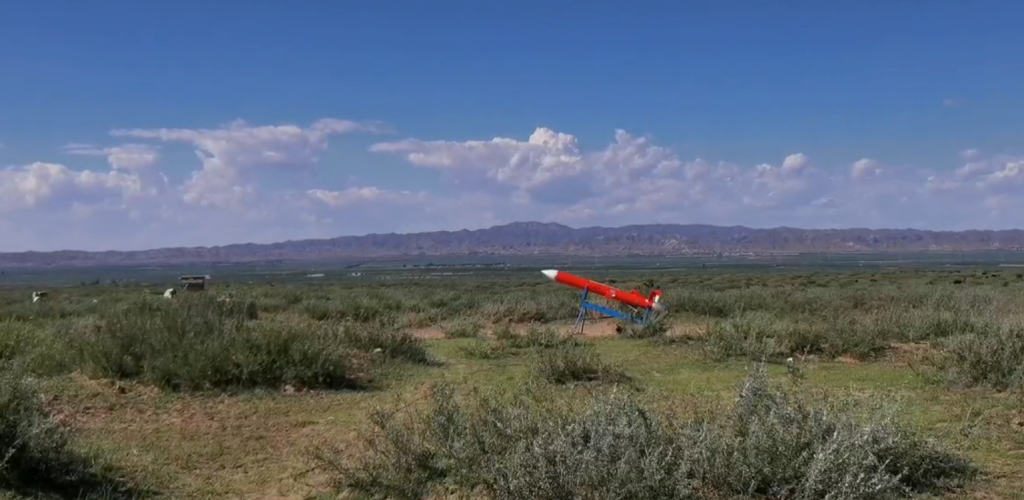

发射架
靶机发射架为方便用户携带方便，采用轻小性设计，主要由前支撑、固定行架、定力杆、后支撑、尾座等部分组成，具备靶机发射前安全锁止功能，主要为靶机及助推火箭提供可靠发射支撑，使靶机可稳定发射。
（1）本体重量≯40kg
（2）环境适应性：-30°C 〜 +50°C

 辅助设备
由套装备件及组用工具组成，套装备件用于飞行损耗、部件检测，推力线调整和发动机维护保养等；辅助设备为靶机日常使用提供辅助，完成推力线调整和发动机维护保养等。环境适应性可达-30°C〜+50°C。

 地面测控站
地面测控站用于状态监测、飞行及任务控制，主要由遥控遥测箱、天线及架设组件、操纵器、笔记本电脑、遥测软件等构成。
（1）遥控功能：可正确、稳定、及时地向飞机发出遥控指令。
（2）遥测功能：可正确接收飞机回传数据并显示于地面终端计算机上，通讯数据连续不间断。
（3）航线预规划及上传功能：可通过地面测控软件进行自动飞行航线预规划，并完成航线上传。可随时在飞行过程中编辑并修改航线。可支持航点≮300个。
（4）主要遥测信息：可有效监控和显示飞机机载传感器自动回传的飞行参数及发动机状态信息，包括姿态、高度、空速、指向、角速率、经纬度、航速、航向等飞机状态信息，以及转速、温度和压力等发动机状态信息。
（5） 遥测系统软件：具备加载及显示电子地图的功能。
（6） 测控频点：可采用不同频段，工作频段与靶机通信频率对应，可优先选用在全军电磁频谱管理办公室批准备案过的工作频点。
（7） 测控半径：≮100km (相对高度≯800m,通视、无遮挡）
（8） 遥控通道数≮40路遥控指令通道。
（9）遥测通道数≮50路遥测指令通道。
（10）工作时间≮2h（蓄电池供电）。
（11）环境适应性：-30°C～+50°C。
